Máquina de extrusión de techos ondulados de PC

Línea de producción de láminas onduladas para PC

La línea de producción de láminas onduladas de PC transforma materias primas sólidas de PC (normalmente pellets o polvo) en láminas onduladas con especificaciones, formas de onda y colores específicos mediante una serie de procesos continuos. Toda la línea integra tecnologías clave como la extrusión, el conformado, el enfriamiento, el conformado, la tracción, el corte y el apilado de polímeros.

II. Componentes y funciones principales

Una línea de producción de hojas de ondas de PC estándar generalmente consta de los siguientes sistemas centrales:

Sistema de carga

● Función: Transporta automáticamente el material primario de PC, el material reciclado (si es reutilizable) y el masterbatch de color necesario desde los contenedores de almacenamiento hasta la tolva de la máquina de extrusión.

● Componentes: Generalmente incluye un cargador de vacío, un secador/deshumidificador (el material de PC es muy sensible a la humedad y debe secarse previamente), una tolva, etc.

● Puntos clave: Garantiza una proporción precisa de material, una mezcla uniforme y un secado completo.

Sistema de máquina de extrusión

● Función: Es el corazón de la línea de producción. Funde el material sólido de PC mediante calentamiento eléctrico y cizallamiento de tornillo, plastificándolo hasta obtener una masa fundida viscosa uniforme a alta temperatura.

● Componentes: Incluye principalmente el cañón, el tornillo (normalmente un solo tornillo diseñado para las características de la PC), el sistema de calefacción/refrigeración, el motor de accionamiento, etc.

● Puntos clave: El control preciso de la temperatura (control de temperatura por zonas) y el diseño del tornillo son fundamentales para la calidad de la masa fundida y la eficiencia de la producción.

Troquel en T

Función: Recibe el material de PC fundido de la máquina de extrusión y le da la forma inicial y la estructura ondulada de la lámina. El diseño de la matriz determina directamente la forma de onda del producto final (por ejemplo, onda grande, onda mediana, onda pequeña, onda trapezoidal, etc.).

● Tipo: Un troquel tipo percha se utiliza comúnmente para garantizar una distribución uniforme de la masa fundida en todo el ancho.

● Puntos clave: Diseño de canal de flujo preciso, espacio entre labios de matriz ajustable y material de acero de aleación de alto grado con acabado de superficie extremadamente alto.

Sistema de conformado y enfriamiento (Mesa de conformado)

Función: Esta es la etapa clave donde se forma la forma ondulada final. La lámina blanda, proveniente del troquel, ingresa inmediatamente a una máquina formadora compuesta por una serie de rodillos metálicos de precisión.

● Proceso: Los rodillos utilizan adsorción al vacío y circulación de agua de enfriamiento para dar forma precisa y enfriar rápidamente la hoja en blanco, lo que garantiza formas de onda claras y estabilidad dimensional.

● Puntos clave: La precisión del perfil del rodillo, la eficiencia de enfriamiento y la uniformidad de la adsorción al vacío determinan la calidad de la lámina ondulada.

Unidad de tracción

Función: Proporciona una fuerza de tracción constante y uniforme para extraer uniformemente la lámina ondulada desde la máquina formadora y transportarla a las unidades subsiguientes. Garantiza la producción continua y la linealidad de la lámina.

● Componentes: Generalmente consisten en rodillos de goma superiores e inferiores o correas sincrónicas, con ajuste de velocidad continuo sincronizado con la velocidad de extrusión.

Maquina de cortar

● Función: Corta automáticamente la lámina ondulada producida continuamente a longitudes preestablecidas.

● Tipo: Generalmente se utiliza una sierra circular móvil o una sierra planetaria. La hoja de sierra se mueve sincronizada con la chapa durante el corte y regresa a su posición una vez finalizado, lo que garantiza cortes suaves sin interrumpir la producción continua.

Sistema de apilamiento/recepción

● Función: Recibe automáticamente las hojas cortadas terminadas y las apila de forma ordenada para su embalaje.

● Método: Puede ser de tipo ventosa neumática, de tipo transportador de cinta o de tipo robótico para reducir el trabajo manual y evitar rayones en la superficie de las láminas.

Sistema de control

● Función: El cerebro de toda la línea de producción. Normalmente utiliza un PLC (controlador lógico programable) y una HMI (interfaz hombre-máquina) táctil para controlar centralmente todos los motores, controladores de temperatura, bombas de vacío, máquinas de corte, etc.

● Ventajas: Permite una producción totalmente automatizada, un control preciso de los parámetros del proceso (temperatura, velocidad, nivel de vacío, etc.), garantiza una calidad constante del producto y facilita el registro y la depuración.

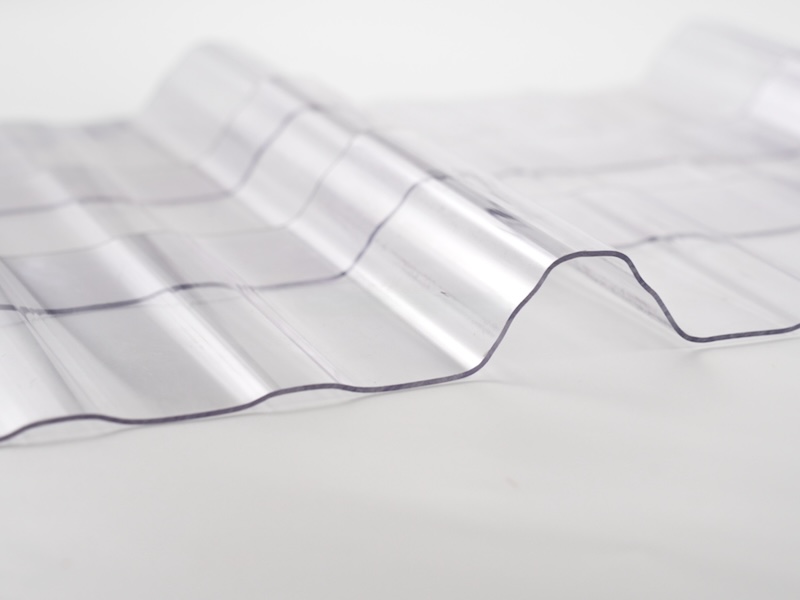

La lámina de policarbonato corrugado es un material termoplástico flexible de alto rendimiento con un patrón ondulado duradero. Es ideal para claraboyas, techos industriales y arquitectónicos, fachadas de edificios, invernaderos comerciales y proyectos de bricolaje en exteriores.

En comparación con el vidrio y el acrílico, el policarbonato corrugado ofrece ventajas excepcionales: es 200 veces más resistente que el vidrio, proporciona hasta un 85 % de transmisión de luz y pesa un 50 % menos, lo que lo hace extremadamente fácil de manipular. Con un índice de amarilleamiento muy bajo, este material conserva su transparencia y resistencia de 10 a 20 años sin quebrarse ni decolorarse.

El revestimiento protector UV de las láminas de policarbonato corrugado bloquea hasta el 99 % de la dañina radiación ultravioleta. Además, el sistema de techado está diseñado para ser resistente a las filtraciones y, gracias a su ligereza y alta rigidez, se instala fácilmente sin necesidad de herramientas especializadas.

Flujo de proceso de producción

Preparación de materia prima (secado, dosificación) → Carga al vacío → Fusión y plastificación en máquina de extrusión → Conformación de matrices → Conformado y enfriamiento al vacío → Tracción → Corte de longitud fija → Apilado automático → Inspección y embalaje
